| 時代TH200數(shù)顯A型邵氏硬度計 |
| 時代THBRV-187.5D/THBRVP-187.5E電動(數(shù)顯 |
| 時代THB-3000E/THBS-3000E/THBS-3000DB直讀 |
| THBP-62.5數(shù)顯小負荷布氏硬度計 |
| TMVP-1/TMVP-1S大屏數(shù)顯自動(手動)轉(zhuǎn) |
| 時代TMVM-1觸摸屏顯微維氏硬度計 |
熱噴涂層表面硬度檢測
當熱噴涂層厚度較薄時，如噴涂層厚度在0.15mm以下，可參照金屬覆蓋層及其他有關(guān)覆蓋層維氏和努普顯微硬度檢測(見GB 9790-88)。
當熱噴涂層厚度在0.15mm以上時，根據(jù)噴涂層的硬度不同分別采用表面洛氏硬度N和T標尺進行硬度檢測。試樣硬度相當于20 HRC～65 HRC范圍內(nèi)應(yīng)選用N標尺；相當于99 HRB～32 HRB范圍內(nèi)應(yīng)選用T標尺。
熱噴涂層表面硬度檢測1、N和T標尺噴涂層最小厚度
根據(jù)試樣硬度差異，N標尺和T標尺要求噴涂層最小厚度參見下表。

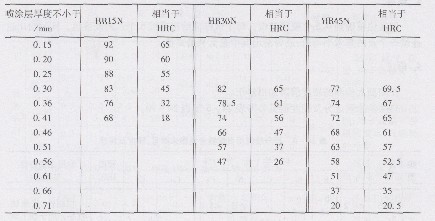

洛氏N標尺檢測噴涂層最小厚度

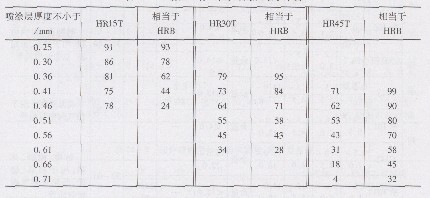

洛氏T標尺檢測噴涂層最小厚度
熱噴涂層表面硬度檢測2、試樣
試樣噴涂層表面應(yīng)經(jīng)過精細拋光處彈，勿使受溫度和制樣過程造成變形影響。
熱噴涂層表面硬度檢測3、檢測
總檢測力F的保持時間推薦為：加檢測力后不隨時間繼續(xù)變形的試樣，保持時間不小于2S。加檢測力后隨時間繼續(xù)變形的試樣，保持時間為6～8S。對加檢測力后有明顯變形的試樣，應(yīng)保持20～25S。
兩壓痕中心間距或壓痕中心距試樣邊緣距離不小于3 mm。
熱噴涂層表面硬度檢測4、結(jié)果
硬度值精確到0.5個硬度單位。每個試樣應(yīng)給出連續(xù)5個點的硬度值。同時給出這連續(xù)5個點的算數(shù)平均值，還要給出其中最低和最高值。在曲面上檢測的硬度值需加以修正。
閱讀本文的用戶還對以下文章感興趣：
硬度在圖紙上表示方法的通用原則
芯部硬度檢測法與表面硬度檢測法
相對硬度檢測方法
