測點的選擇與標注--測振儀系列知識講座二十

測點的選擇與標注——監測點選擇

測點最好選在振動能量向彈性基礎或系統其它部分進行傳遞的地方。對包括回轉質量的設備來說，建議把測點選在軸承處或機器的安裝點處。也可以選擇其它的測點，但要能夠反映設備的運行狀態。在軸承處測量時，一般建議測量三個方向的振動。鉛垂方向標注為V，水平方向標注為H，軸線方向標注為A，見附圖。

附圖  監測點選擇案

在機器殼體上測量振動時，振動傳感器定位的示意圖。

測點的選擇與標注——振動監測點的標注

1）臥式機器

這個數字序列從驅動器非驅動側的軸承座賦予數字001開始，朝著被驅動設備，按數字次序排列，直到第一根軸線的最后一個軸承。在多根軸線的(齒輪傳動)機器上，軸承座的次序從驅動器開始，按數字次序繼續沿著第二根軸線到被驅動器往下排列，接著再沿著第三根軸線往下排列，直到機組的末端為止。常見的幾種標注方法見附圖1-3、附圖1-4、附圖1-5。

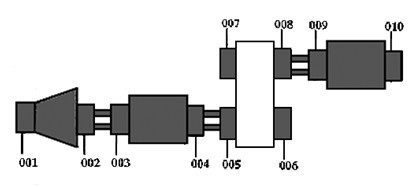

附圖1-3  振動監測點的標注

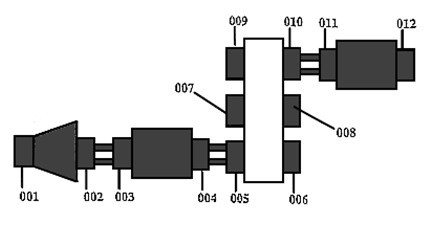

附圖1-4振動監測點的標注

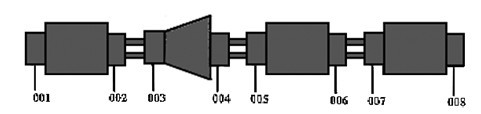

附圖1-5  振動監測點的標注

2）立式機器

遵循與臥式機器同樣的約定。

測點的選擇與標注——現場機器測點標注方法

機殼振動測點的標注可以用油漆標注，也可以在機殼上粘貼鋼盤來標注振動測點，最好采用后一種方法標注。采用鋼盤時，機殼要得到很好的處理。鋼盤規格為厚度5mm，直徑30mm，用強度較好的粘接劑粘接，以保證良好的振動傳遞特性。
