測振儀齒輪故障--測振儀系列知識講座十九

齒輪箱有一些特殊的故障，如節線偏斜、偏心、齒距誤差、齒面磨損、點蝕和剝落、斷齒等，如下圖所示。造成測振儀齒輪故障的原因有：制造缺陷、安裝調整不當、過量磨損、潤滑不足、污染、金屬疲勞和超負荷運轉等。

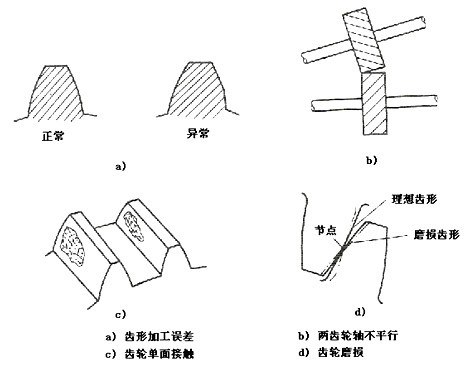

                                                                齒輪常見缺陷示意圖

這些測振儀齒輪故障雖然能在頻譜上反映出來，但由于齒輪箱頻譜看起來比較復雜，辨認比較困難。一個有效可行的方法是，針對每個齒輪箱，在狀態良好、工作正常情況下采集得到其基準頻譜，并在狀態監測和故障診斷中通過對比基準頻譜發現問題。一般齒輪箱的基準頻譜如下圖所示。

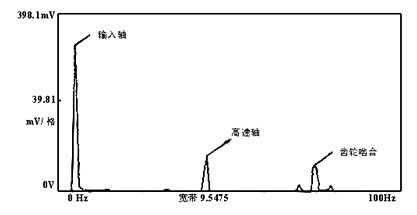

                                                        齒輪箱基準頻譜

測振儀齒輪故障——嚙合頻率及其諧波

一對齒輪在作嚙合運轉時，其參與工作的齒數由一對變?yōu)閮蓪?duì)，又由兩對變?yōu)橐粚?duì)，如此交替變化引起輪齒剛度的變化，對齒輪形成周期性的沖擊，從而產生齒輪振動。這種振動在頻率圖上就會出現嚙合頻率（f_m）及其各次諧波成分，嚙合頻率（f_m）計算如下式所示：

嚙合頻率 f_m = f₁ ×Z₁ = f₂ ×Z₂

式中：

f₁、f₂ —— 分別為兩軸的轉頻；

Z₁、Z₂ —— 分別為兩軸上的齒輪齒數。

齒輪嚙合情況良好時，嚙合頻率及其諧波的幅值很小。當出現故障時，齒輪嚙合情況將變壞，嚙合頻率及其諧波地幅值將產生明顯增大，見下圖所示。

（  附注：① 剛度 —— 指設備構件在外力作用下抵抗變形的能力；② 強度 —— 材料在外力作用下抵抗破壞的能力。 ）

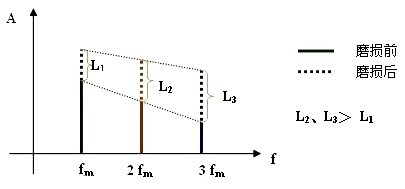

                           齒輪的嚙合頻率及其諧波幅值圖

從上圖中可以看到，嚙合頻率各次諧波（2次諧波2f_{m 、}3次諧波3f_m）幅值L_2、L₃的增長比基頻（f_m）幅值L₁增長的還要快，磨損嚴重時二次諧波（2f_m）的幅值可能超過嚙合的基頻（f_m）幅值。這樣，通過對齒輪嚙合頻率的分析，可以了解齒輪表面的受損情況。圖中所示的是：齒輪均勻磨損前后齒輪嚙合頻率及其諧波幅值比較。

測振儀齒輪故障——齒輪嚙合幅值調制及邊頻帶

幅值調制 是由齒輪傳動系統的周期性變化引起的，如：齒面上負荷波動、齒距的周期性變化、齒輪安裝偏心，齒面上的裂紋、斷齒、剝落等局部性的缺陷和點蝕、劃痕等分布性的缺陷。

幅值調制就是一種調幅波，其中頻率較高的嚙合頻率（f_m）稱為載波頻率；頻率較低的稱為調制頻率（f_r），也就是故障信息。其幅值制調過程見下圖所示。

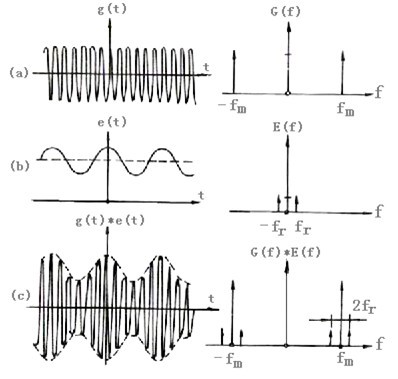

(a) 載波信號、（b）調制信號; (c) 幅值調制后的信號

                                幅值調制過程示意圖

故障信息往往能在調制頻率上得到反映，分析調制頻率的分布狀態對于齒輪的故障診斷是很有用的。圖中的調制頻率（f_r）對稱的分布在載波頻率[嚙合頻率（f_m）]的兩側，它是載波頻率和調制頻率的和頻（f_m ＋f_r）及差頻（f_m－f_r），這就是邊頻帶，簡稱為邊頻。

                             邊頻帶

然而，由于受系統傳遞特性的影響以及在幅值調制的同時還存在著頻率調制、相位調制，所以頻譜圖上的邊頻帶分布不會象上圖所示那樣的規則和對稱，大多數的場合下表現為下圖所示的那種形式。

                                                          實際邊頻帶分布形式

測振儀齒輪故障——典型的齒輪故障頻譜

1）局部缺陷

當齒輪出現局部缺陷時，例如：斷齒、或大的剝落等局部缺陷，齒輪每轉一周時就會產生一個時域包絡較窄的沖擊脈沖（這個沖擊脈沖的頻率就等于齒輪的轉速頻率f_r），齒輪的嚙合頻率（f_m）被這個沖擊脈沖所調制。

                                                                             局部缺陷

在頻譜圖中表現為在齒輪的嚙合頻率（f_m）兩側出現大量的邊頻帶，其特點是：幅值較低，分布均勻且平坦。

2）均勻分布缺陷

而當缺陷進一步惡化、擴展時，例如普遍輪齒出現點蝕、劃痕等分布比較均勻的缺陷，齒輪每轉一周時就會產生一個時域幅值變化較小、脈動頻率較低且包絡較寛的沖擊脈沖，齒輪的嚙合頻率（f_m）同樣也被這個沖擊脈沖所調制。

                                                                         均勻分布缺陷

在頻譜圖中表現為在齒輪的嚙合頻率（f_m）兩側也出現大量的邊頻帶，其特點是：幅值較高，分布較窄，且缺陷分布越均勻，頻譜上的邊頻越高越窄。

3）附加脈沖

失衡、不對中、及機械松動等缺陷都會引起附加脈沖。由于附加脈沖是直接迭加在齒輪的常規振動上的，而不是以調制的形式出現的，且頻率是小于齒輪

的旋轉頻率的低次諧波。所以附加脈沖與幅值調制、頻率調制效應不同，前者的幅值不對稱于時間軸線、且在齒輪的嚙合頻率（f_m）兩側不形成邊頻帶；后者的幅值卻對稱于時間軸線。值得注意的是，當齒輪出現嚴重局，附加脈沖缺陷時，如嚴重剝落、斷齒等也會產生附加脈沖的。

4）齒輪軸不對中

齒輪軸不對中,會產生齒輪嚙合頻率（f_m）的兩倍邊頻帶（f_m±2f_r），詳見上圖所示。

5）齒輪安裝偏心

當齒輪安裝偏心時，將會出現齒輪軸不對中頻譜。

              （f_m – n f_r）邊頻帶

也就是說邊頻帶僅集中在齒輪嚙合頻率（f_m）的左側，而右側卻為空白。

6）齒距誤差、載荷波動、聯軸節不平衡齒輪安裝偏心邊頻帶，

當出現齒距誤差、載荷波動、聯軸節不平衡時，其特征是會在齒輪嚙合頻率（f_m）的兩側形成（f_m±nf_r，n = 1，2，3，…）的一簇的邊頻帶，齒距誤差、載荷波動、聯軸節不平衡邊頻帶。

測振儀齒輪故障——齒輪的追逐齒頻率

所謂“追逐齒頻率”就是指齒輪上的某個齒與另一個齒輪上的某個特定齒相嚙合的頻率。齒輪在旋轉過程中假定有一對齒嚙合不良，在它們相遇時就會產生一次較大的沖擊。那么這一對齒在第一次相遇后需要經過多少轉或者需要經過多長時間（追逐齒頻率的倒數）才能相遇呢？即其相遇的頻率（“追逐齒頻率”）是多少呢？長此下去，其中一個齒會因自身的缺陷而重復的去沖擊另一齒輪與它固定相遇的好齒，從而引起這個好齒的局部不均勻磨損和損傷將會越來越嚴重。伴隨著的吼叫聲也會越來越大。

如果齒數比為整數，如1、2、3等，則對應的追逐齒頻率就等于較大齒輪的轉速；如果齒數比不為整數，則對應的追逐齒頻率就等于齒輪嚙合頻率除以兩個齒輪齒數的最小公倍數。最小公倍數通常就等于兩個齒輪齒數的乘積。

通過在頻譜圖上辨別齒輪的追逐齒頻率，也可以作為判斷輪齒早期故障（故障可能是在制造、安裝的過程中產生的）的一種輔助手段。

齒輪的追逐齒頻率及追逐時間計算公式為：

追逐齒頻率= 齒輪嚙合頻率/兩個齒輪齒數的最小公倍數
追逐時間= 1/追逐齒頻率（赫茲）
