共振解調--測振儀系列知識講座十四

1、調制與解調
調制是工程測試信號在傳輸過程中常用的一種調理方法，主要是為了解決微弱緩變信號的放大問題。

從放大處理來看，直流放大有零漂和極間耦合等問題。為此，往往把緩變信號先變?yōu)轭l率適當?shù)慕涣餍盘?hào)，然后利用交流放大器放大。最后，在恢復為原來的直流緩變信號。像這樣一種變換過程，稱為調制與解調。

調制信號 —— 傳感器輸出的緩變電信號。

載    波 —— 載送緩變信號的正弦高頻振蕩。

調 制 波 —— 緩變的信號控制，改變高頻振蕩的某個參數（幅值、頻率、相位），使它隨著被測信號作有規律的變化（以利于實現信號的放大與傳輸），輸出的波形稱為調制波。調制波分為：調幅波（AM）、調頻波（FM）、調相波（PM）。詳見下圖所示。

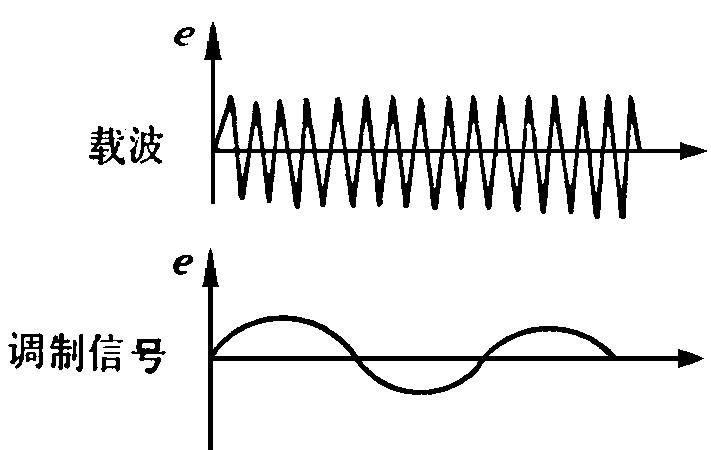

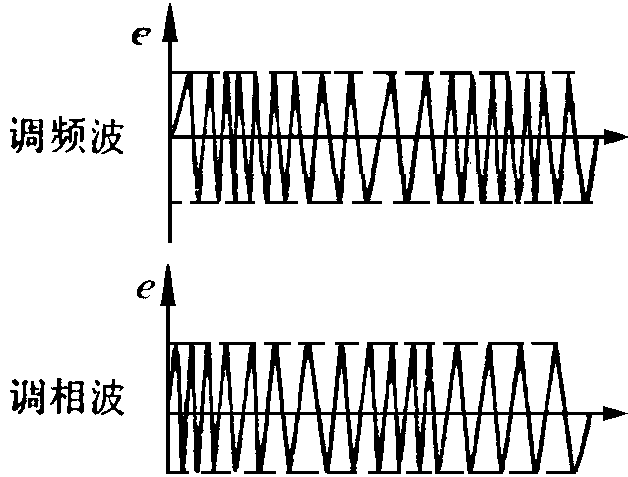

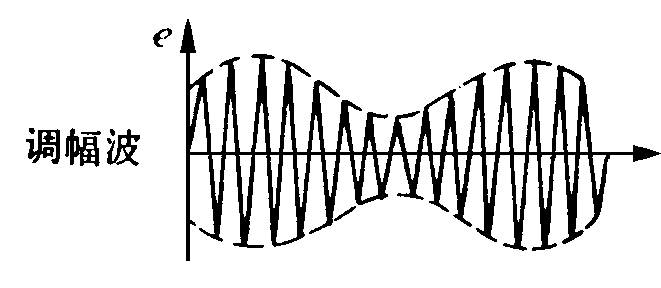

                                 信號的調制類型


2、共振解調

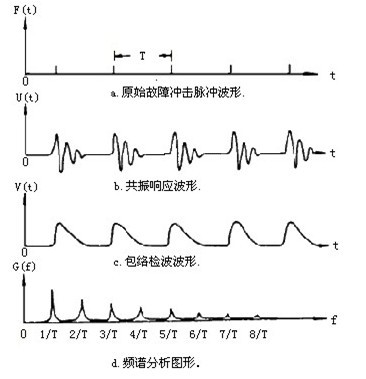

共振解調是美國波音公司發明的一項技術。當設備發生故障時會產生一組周期性的沖擊脈沖信號，由于這種故障沖擊脈沖信號的幅值很低，所以在頻譜上很難區別出來。但是，這種故障沖擊脈沖信號的頻帶很寬，它會與設備、傳感器或者電諧振器的固有頻率產生高頻共振而形成一組共振響應波峰群。換句話說，它是一種振幅被放大、振蕩衰減時間被延長了的高頻自由衰減振蕩波形。這種共振響應波峰群，它的最大振幅與故障沖擊脈沖的強度成正比，而振蕩波的頻率也與故障沖擊脈沖信號的頻率相同。對此波峰群進行包絡檢波處理，也就是取振蕩波形的包絡線。這樣可以去除高頻成分和其它的機械干擾頻率成分，使之成為純低頻的周期波形，詳情見下圖。


波形的周期仍與故障沖擊脈沖周期相對應，也就是說通過包絡檢波處理，得到了一組只有故障沖擊發生時才有的包絡波形。然后將此包絡波形進行頻譜分析，在頻譜圖上就可以清晰的看出故障沖擊脈沖的重復頻率及其諧波成分。利用共振解調技術，不僅能有效的識別出設備的早期故障，而且根據故障特征頻率就能夠精確地診斷出是哪個組件發生了故障。
