機械振動檢測中位移、速度和加速度參數的選擇--測振儀系列知識講座七

一般認為，對振動頻率在10Hz以下，位移量較大的低頻振動，選擇位移為檢測量。另外對于某些高速旋轉的機器的振動，旋轉精度要求較高時，也用位移來衡量。

對于多數機器來說，都用速度來評價其振動強度。經驗表明在覆蓋10Hz～1000Hz的頻帶上，速度測量完整地表示了機器振動的嚴重程度。

而加速度測量的適用范圍可以達到10 000Hz以上，對于寬頻帶測量、高頻振動和存在沖擊振動的場合下都測量加速度。

當齒輪、滾動軸承等出現剝落、磨損等缺陷時，往往首先在高頻段出現故障信息，只有當故障比較明顯時，才能在低頻段反映出來，因此，通過檢測加速度，可以有效發現設備早期缺陷。

檢測實踐中，往往對位移、速度和加速度進行聯合測量。

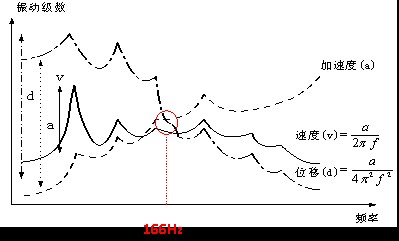

圖2-5  位移、速度和加速度參數的選擇

圖2-5描述的是同一部機器的同一工況用三種傳感器測量的幅頻圖，三者均可用于機器狀況的監測。但是速度計給出一個近似水平的譜，它所需的動態范圍小，因此，針對這一實際測量，速度計被稱為“最佳參數”。而對用位移計、加速度計測量，為了描述所有分量的變化，必須采用大得多的動態范圍。

位移、速度和加速度的工程單位見表2-2所示。

表2-2  振動測量的工程單位

注：工程中，測量加速度時，常使用g做計量單位，1g= 9.81 m/s²。

振動量單位及單位變換:

1）絕對單位制—— 位移，mm。速度，m/s。加速度，m/s²、g。

一般情況下，低頻時的振動強度由位移值度量，中頻時的振動強度常由速度值度量；高頻時則由加速度值度量。

2）相對單位制—— 分貝(dB)。

    它與絕對單位制比較，相對單位制的特點：擴大了動態范圍，簡化了計算。實質上，它是對測量信號進行了加權的運算，即對較強的測量信號給予小的加權，而對對較弱的測量信號給予大的加權，以凸出顯示較弱的測量信號，詳情請見圖2-6所示。

相對單位制用“級”表示，常用幾何級，又稱對數級，工程單位以分貝(dB)來表示：

                       (2-17)

從上式中可見，分貝是一個“級值”相對于“參考級值”的比率，因此它是無量綱。

比率與分貝之間關系詳見表2-2所示。

表2-2 比率與分貝的關系
