維氏硬度檢測范圍、符號及說明
維氏硬度檢測方法目前被大家廣泛應用。所以大家需要了解一些有關維氏硬度檢測范圍、符號及說明方面的知識，才能夠更加合理、準確的使用維氏硬度計進行測量。
維氏硬度檢測標準按三個檢測力范圍規定了測定金屬維氏硬度的方法見下表。
三種維氏硬度檢測力范圍
|
檢測力范圍/N |
硬度符號 |
檢測名稱 |
|
F≥49.03 |
≥HV5 |
維氏硬度檢測 |
|
1.961≤F＜49.03 |
HV0.2~＜HV5 |
小負荷維氏硬度檢測 |
|
0.09807≤F＜1.961 |
HV0.01~＜HV0.2 |
顯微維氏硬度檢測 |
注：標準規定維氏硬度壓痕對角線的長度范圍為0.020~1.400mm；特殊材料或產品的維氏硬度試驗應在相關標準中規定。

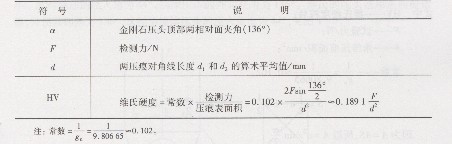

符號及說明：
維氏硬度用HV表示，符號之前為硬度值，符號之后按如下順序排列：選擇的檢測力值，檢測力保持時間(10～15 s不標注)。如60HV10／30，硬度值為60，檢測力為10 kgf(98 07 N)，保持時間30 s。
在查閱文獻資料時應注意，國外也有用DPN(DPN為diamond pyramid number的縮寫)；DPH(DPH為diamond pyramid hardness的縮寫)表示維氏硬度；用HM、VPN、HD表示小負荷和顯微維氏硬度。
