淬透性是鋼的十分重要的性質(zhì)，淬透性與鋼的化學(xué)成分，奧氏體化(溫度和時(shí)間)和淬火條件(介質(zhì)和冷卻速度)以及試樣形狀尺寸等因素有關(guān)。為了科學(xué)、準(zhǔn)確地反映鋼的淬透性，國(guó)家制定了“鋼的淬透性末端淬火試驗(yàn)法”(GB 225—88)。

鋼的淬透性硬度檢測(cè)方法---試樣

一、樣坯的準(zhǔn)備
1)選用鍛造或軋制方法制取坯料。

2)坯料經(jīng)切削加工成直徑為30 mm的樣坯。

3)樣坯應(yīng)按鋼種產(chǎn)品技術(shù)條件規(guī)定的正火溫度進(jìn)行處理，正火保溫時(shí)間在30～60min之間(制取的樣坯如已是正火狀態(tài)，可不再進(jìn)行正火處理)。

二、試樣
1)試樣是用熱處理后的樣坯經(jīng)切削加工制成，試樣的圓柱表面應(yīng)精細(xì)；試樣的淬火端面最后應(yīng)進(jìn)行適當(dāng)?shù)木?xì)加工，最好用磨削加工制得，并且不應(yīng)有毛刺。見下圖。

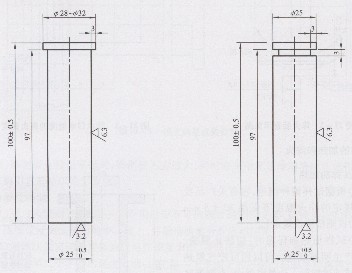

                                        試樣的形狀和尺寸

2)試樣的不淬火端帶有凸緣或凹槽，其作用是為能快速將試樣安放到特制的支架上并能準(zhǔn)確定位對(duì)中。

欲了解學(xué)習(xí)更多硬度檢測(cè)知識(shí)，請(qǐng)?jiān)L問：http://www.kmpazp.cn/tech/use/。閱讀本文的用戶還對(duì)以下文章感興趣：
鋼的淬透性硬度檢測(cè)方法---試樣的加熱和淬火
鋼的淬透性概述
淬透性指數(shù)與半馬氏體硬度
