測振儀故障不對中--測振儀知識系列講座十六

資料表明，30％～50％的設備存在不對中問題。不對中既可產生徑向振動，又會產生軸向振動；既會造成臨近聯軸節處支承的振動，也會造成遠離聯軸節的自由端的振動。不對中易產生2×振動，嚴重的不對中有時會產生類似松動的高次諧波振動。相位是判斷不對中的重要判據之一。不對中也有多種情況，有平行不對中、角度不對中和平行與角度不對中等。

平行不對中診斷
1）平行不對中主要能引起較大的徑向振動。振動頻率以1×和2×轉頻振動為主，2×轉頻振動往往會超過1×轉頻。

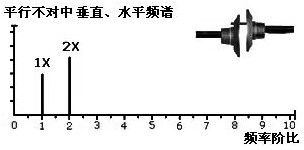

       平行不對中徑向頻譜

值得注意的是，其軸向振動頻率也存在1×和2×轉頻，但它們的幅值相近而且都很弱。

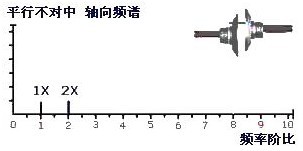

      平行不對中軸向頻譜

2）不對中嚴重時，也會產生高階諧波振動，就象機械松動的故障一樣；

3）聯軸器兩側，軸向和徑向相位均相差180°。

       平行不對中相位

角度不對中診斷
1）角不對中主要能引起較大的軸向振動，其1×轉頻的幅值往往會高于2×轉頻的幅值；

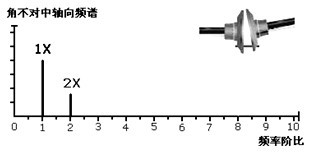

      角不對中軸向頻譜

同樣值得注意的是，其徑向振動頻率也存在1×和2×轉頻，但它們的幅值相近而且都很高。

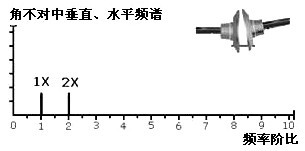

      角不對中徑向頻譜

1）振動頻率以1X和2X轉頻振動為主,但有時也存在3×轉頻振動。這就是說，3×轉頻的振動對對中程度的變化比較靈敏，但其幅值并不比1×、2×轉頻大；

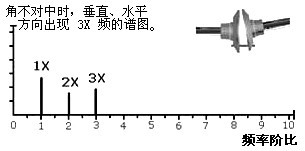

    角不對中徑向頻譜

2）如果2×或3×轉頻振動超過1×的30％到50％，則可認為是存在角不對中；

3）聯軸器兩側軸向振動相位相差180°，徑向振動相位則為反相。

     角不對中相位

平行與角度不對中診斷
1）產生較大的軸向振動，但徑向振動也較大；

2）振動頻率以1×和2×轉頻振動為主；但往往存在高次諧波振動；

3）聯軸器兩側軸向振動相位相差在0°～180°之間。

轉軸彎曲
1）振動特征類似動不平衡和不對中；

2）振動以1×轉頻為主，也會產生2×轉頻振動。

3）振動隨轉速增加很快；

4）通常振幅穩定，軸向振動可能較大，兩支承處相位相差180^o。

下列圖為轉子不對中故障的典型頻譜和診斷圖例。

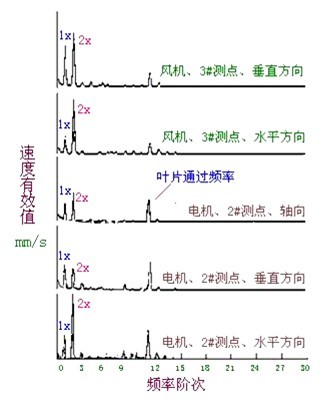

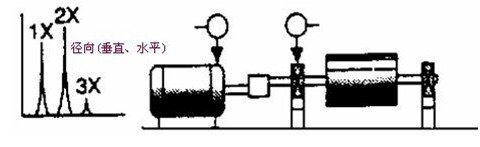

  轉子不對中的典型頻譜

    角度不對中的典型頻譜

       平行度不對中的典型頻譜

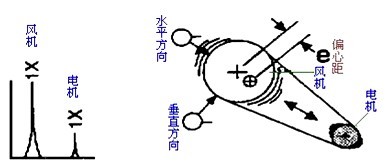

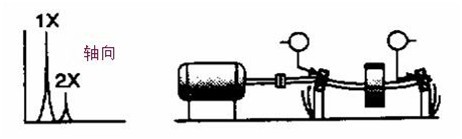

          轉軸彎曲的典型頻譜

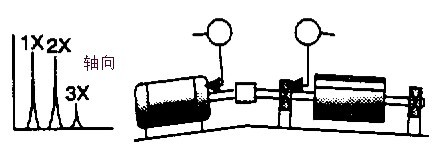

        轉子不對中故障的診斷
