通頻值和頻譜分析--測振儀系列知識講座十二
所謂趨勢分析，即對機器的重要部位的振動量級（幅值或能量）進行定期的巡檢或在線監測，然后對這些測量值作出“級值 — 時間”的趨勢曲線。進一步將該曲線沿著時間軸外推,可得出什么時間機器的運行狀態達到危險的極限或做出機器壽命的估算，以便決定什么時間停機及什么時間檢修。

圖1中所示，是通頻值趨勢分析示意圖。該圖比較直觀地揭示了機器運行狀態的變化情況。如測量的時間間隔越短，則對趨勢變化顯示得越詳細，就越容易發現隱藏的問題。

圖2中所示，是頻譜趨勢分析示意圖。該圖比較直觀地揭示了機器各種故障頻率的幅值變化趨勢隨機器運行狀態變化的情況。當其變化趨勢超過報警限時，將會容易發現故障的類型、部位及產生原因等諸方面的問題。

趨勢分析的基礎是對設備的振動監測，以及正確地設定振動的標準。振動監測常用的有振動的峰值或有效值趨勢監測；轉速趨勢監測（在升速或降速時振動值隨轉速變化的曲線）；響應譜趨勢監測（響應的振幅譜或功率譜變化的曲線）。

在各種趨勢分析方法中，振動時域信號的峰峰值是最常用、最方便的指標，用比較簡單的硬件可以實現對峰峰值的連續在線監測。一旦超限，立即將超限前存儲的數據調出來供分析之用，做到不丟失重要的信息。這是生產上最受歡迎的做法。

峰峰值可以用位移、速度或加速度傳感器采集。傳感器振動信號的采集，可以是來自基座或軸承座處的、或者是來自軸頸相對于基座的。前者所采集的是基座或軸承座處的絕對振動，后者是軸頸相對基座的相對振動。

由于回轉機械的振動狀態十分復雜，從頻譜上看，包含著多個不同頻率、幅值和相位的分量； 其次，振動對不同的零部件造成的后果也各異：有的由于疲勞或動載荷超載使結構斷裂，軸承、齒輪、聯軸節一類零件會磨損、膠合或表面疲勞，動靜部件之間的摩擦故障會造成機器的功能喪失和破壞。因此，僅用峰峰值作為判據并不十分可靠。

由于結構設計的差異也很大，運行環境和各類回轉機械的功能差異很大，要想確定一個絕對的限值，超出這一限值某種機器必然損壞，而低于這一限值必然能保證長期安全運行，是不可能的。只能說，這樣的限值可以增加長期安全運行的可能性，同時最大限度地減少非計劃事故停車的次數。

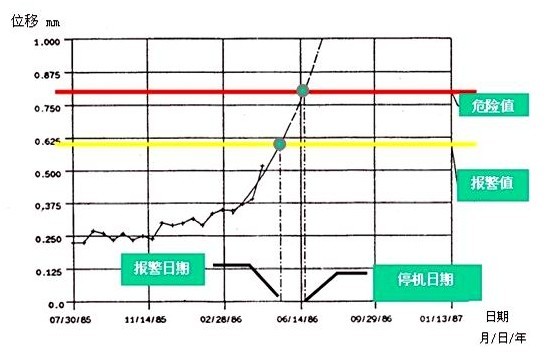

                                                   圖1  通頻值趨勢分析

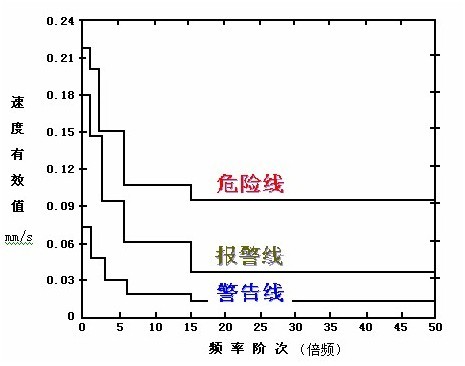

                                                     圖2 頻譜趨勢分析
