機械振動正弦信號的峰值、峰峰值、有效值和平均值--測振儀系列知識講座四

機械振動正弦信號的峰值
是指正弦信號波形的正半周或負半周的頂峰與時間坐標軸線之間的最大偏離值，其實它就是前面所講的幅值。

機械振動正弦信號的峰峰值
是指正弦信號波形的正負半周二個頂峰（波峰和波谷）之間的幅值之和，它也稱之為雙峰值。

機械振動正弦信號的有效值
其物理意義是從電工學上引入的：
電工學上所敘述的 有效值 是指：一個正弦交流電i（t）的平均作功能力 等效 直流電I的作功能力，此時直流電I的數值就 等效 于交流電i（t）的數值。

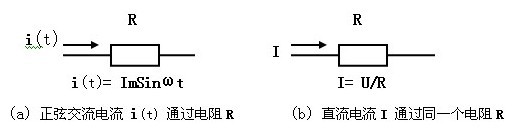

在圖2-4所示的兩個數值完全相同的電阻R中，分別通以正弦交流電流i（t）和直流電流I。
當正弦交流電流i（t）通過電阻R時，該電阻在某一時間間隔T內消耗的電能為：
  (2-4)
當直流電I通過同樣電阻R時，在相同的時間間隔T內所消耗的電能為：
  (2-5)


圖2-4 正弦交流電流與直流電流熱效應的比較

假定在交流電的一個周期的時間內，這兩個電阻消耗的電能相等。即令：式（2-4）等于式（2-5），就得到正弦交流電有效值的計算公式：
即：
WI＝Wi
  (2-6)
故：
  (2-7)
對于正弦交流電來講，設其電流瞬態值為：
  (2-8)
將式(2-8)代入式(2-7)并解式(2-7)得到其正弦交流電的有效值為：
  (2-9)
由此可見，正弦交流電的有效值I（不是i(t) !）等效于 其幅值（最大值Imax）的0.707倍，即：用直流電I值就可以 等效 代替此瞬時刻的正弦交流電i(t)值，這個數值就是正弦交流電有效值。（由于正弦交流電的瞬態值無法用數值來顯示，所以通常正弦交流電表上顯示的數值，實際上都是用上述的交流電有效值來表示的）
由式（2-7）可見，正弦交流電的 有效值 實質上是正弦交流電的 均方根值Irms,（“均方”指的是其函數式的平方在一個周期內的平均值；“根”是平方根之意）即：
  (2-10)
均方根值的計算公式，可看成為正弦信號 有效值 的定義式，即如式(2-10)所述。
由于簡諧振動信號同屬于正弦信號的范疇，所以式(2-10)在簡諧振動信號中引申為：
  (2-11)
這樣定義的有效值，是從能量的角度上來考慮的，即它既考慮到正弦信號隨時間變化的經歷過程（不像“峰值”與“時間歷程”無關），同時又表示其能量的大小。
如：振動位移的有效值與位能有關，振動速度的有效值與動能有關，振動加速度有效值的大小，直接關系到慣性力的大小。在高頻振動時，雖然振幅值很小，但是由于加速度是位移值的ω2倍，因而引起零件慣性力破壞常常發生在高頻，所以，國際上近來特別重視監視高頻振動，除了要求測量?jī)x器滿足振動烈度（強度）標準外，還要求滿足1kHz ～ 10kHz乃至更高頻率的振動監視和測量。

4.4 機械振動正弦信號的平均值
在工程上又稱之為“絕對平均值”。其定義是：正弦信號在一個周期內的平均值，即：
  (2-14)
從式(2-14)中可看出，雖然平均值也涉及了時間歷程，但它的力學意義不明確。目前，在工程測量中很少采用。

注：測振儀系列知識講座為連載文章，http://www.kmpazp.cn/tech/cezhenyi/434.html繼續下一篇測振儀系列知識講座。
