金屬維氏硬度試驗方法第1部分GB-T4340附錄
金屬維氏硬度試驗方法第1部分GB-T4340附錄
 |
 |

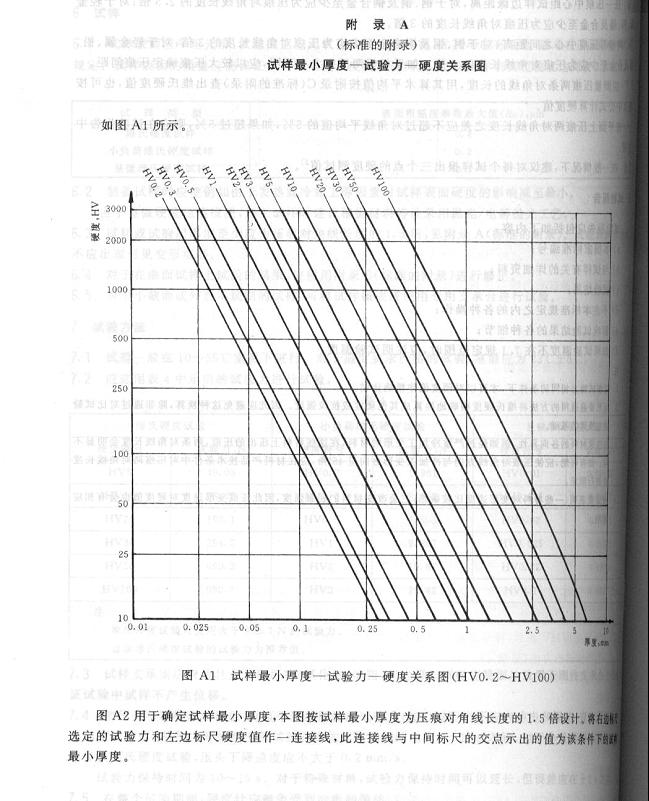

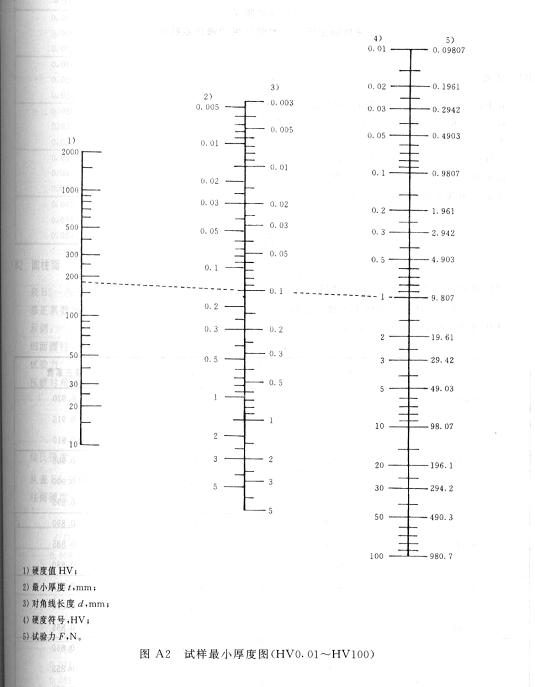

附錄B
（標準的附錄）
在曲面上進行試驗時使用的修正系數表
B1 球面
表B1和表B2給出了在球面上進行試驗時的修正系數。
修正系數根據壓痕對角線d的平均值與球面直徑D的比率列表。
示例：
凸球面 D=10mm
試驗力 F=98.07N
壓痕對角線平均值 d=0.150mm
d/D=0.150/10=0.015
維氏硬度=0.1891×（98.07/0.15²）=824HV10
用表B1通過內插法求得修正系數=0.983
球體硬度=824×0.983=810HV10
表B1 凸球面
|
d/D |
修正系數 |
d/D |
修正系數 |
|
0.004 |
0.995 |
0.086 |
0.920 |
|
0.009 |
0.990 |
0.093 |
0.915 |
|
0.013 |
0.985 |
0.100 |
0.910 |
|
0.018 |
0.980 |
0.107 |
0.905 |
|
0.023 |
0.975 |
0.114 |
0.900 |
|
0.028 |
0.970 |
0.122 |
0.895 |
|
0.033 |
0.965 |
0.130 |
0.890 |
|
0.038 |
0.960 |
0.139 |
0.885 |
|
0.043 |
0.955 |
0.147 |
0.880 |
|
0.049 |
0.950 |
0.156 |
0.875 |
|
0.055 |
.0945 |
0.165 |
0.870 |
|
0.061 |
0.940 |
0.175 |
0.865 |
|
0.067 |
0.935 |
0.185 |
0.860 |
|
0.073 |
0.930 |
0.195 |
0.855 |
|
0.079 |
0.925 |
0.206 |
0.850 |
表B2 凹球面
|
d/D |
修正系數 |
d/D |
修正系數 |
|
0.004 |
1.005 |
0.057 |
1.080 |
|
0.008 |
1.010 |
0.060 |
1.085 |
|
0.012 |
1.015 |
0.063 |
1.090 |
|
0.016 |
1.020 |
0.066 |
1.095 |
|
0.020 |
1.025 |
0.069 |
1.100 |
|
0.024 |
1.030 |
0.071 |
1.105 |
|
0.028 |
1.035 |
0.074 |
1.110 |
|
0.031 |
1.040 |
0.077 |
1.115 |
|
0.035 |
1.045 |
0.079 |
1.120 |
|
0.038 |
1.050 |
0.082 |
1.125 |
|
0.041 |
1.055 |
0.084 |
1.130 |
|
0.045 |
1.060 |
0.087 |
1.135 |
|
0.048 |
1.065 |
0.089 |
1.140 |
|
0.051 |
1.070 |
0.091 |
1.145 |
|
0.054 |
1.075 |
0.094 |
1.150 |
B2 圓柱面
表B3～表B6給出了在圓柱表面上進行試驗時的修正系數。
修正系數根據壓痕對角線d的平均值與圓柱直徑D的比率列表。
示例：
凹面圓柱，壓痕—對角線平行于軸線 D=5mm
試驗力 F=294.2N
壓痕對角線平均值 d=0.415mm
d/D=0.415/5=0.083
維氏硬度=0.1891×(294.2/0.415²)=323HV30
從表B6中得出修正系數=1.075
柱面硬度=323×1.075=347HV30
表B3 凸圓柱面（一對角線與圓柱軸線呈45°）
|
d/D |
修正系數 |
d/D |
修正系數 |
|
0.009 |
0.995 |
0.119 |
0.935 |
|
0.017 |
0.990 |
0.129 |
0.930 |
|
0.026 |
0.985 |
0.139 |
0.925 |
|
0.035 |
0.980 |
0.149 |
0.920 |
|
0.044 |
0.975 |
0.159 |
0.915 |
|
0.053 |
0.970 |
0.169 |
0.910 |
|
0.062 |
0.965 |
0.179 |
0.905 |
|
0.071 |
0.960 |
0.189 |
0.900 |
|
0.081 |
0.955 |
0.200 |
0.895 |
|
0.090 |
0.950 |
|
|
|
0.100 |
0.945 |
||
|
0.109 |
0.940 |
表B4 凹圓柱面（一對角線與圓柱軸線呈45°）
|
d/D |
修正系數 |
d/D |
修正系數 |
|
0.009 |
1.005 |
0.127 |
1.080 |
|
0.017 |
1.010 |
0.134 |
1.085 |
|
0.025 |
1.015 |
0.141 |
1.090 |
|
0.034 |
1.020 |
0.148 |
1.095 |
|
0.042 |
1.025 |
0.155 |
1.100 |
|
0.050 |
1.030 |
0.162 |
1.105 |
|
0.058 |
1.035 |
0.169 |
1.110 |
|
0.066 |
1.040 |
0.176 |
1.115 |
|
0.074 |
1.045 |
0.183 |
1.120 |
|
0.082 |
1.050 |
0.189 |
1.125 |
|
0.089 |
1.055 |
0.196 |
1.130 |
|
0.097 |
1.060 |
0.203 |
1.135 |
|
0.104 |
1.065 |
0.209 |
1.140 |
|
0.112 |
1.070 |
0.216 |
1.145 |
|
0.119 |
1.075 |
0.222 |
1.150 |
表B5 凸圓柱面（一對角線平行于圓柱軸線）
|
d/D |
修正系數 |
d/D |
修正系數 |
|
0.009 |
0.995 |
0.085 |
0.965 |
|
0.019 |
0.990 |
0.104 |
0.960 |
|
0.029 |
0.985 |
0.126 |
0.955 |
|
0.041 |
0.980 |
0.153 |
0.950 |
|
0.054 |
0.975 |
0.189 |
0.945 |
|
0.068 |
0.970 |
0.243 |
0.940 |
表B6 凹圓柱面（一對角線平行于圓柱軸線）
|
d/D |
修正系數 |
d/D |
修正系數 |
|
0.008 |
1.005 |
0.087 |
1.080 |
|
0.016 |
1.010 |
0.090 |
1.085 |
|
0.023 |
1.015 |
0.093 |
1.090 |
|
0.030 |
1.020 |
0.097 |
1.095 |
|
0.036 |
1.025 |
0.100 |
1.100 |
|
0.042 |
1.030 |
0.103 |
1.105 |
|
0.048 |
1.035 |
0.105 |
1.110 |
|
0.053 |
1.040 |
0.108 |
1.115 |
|
0.058 |
1.045 |
0.111 |
1.120 |
|
0.063 |
1.050 |
0.113 |
1.125 |
|
0.067 |
1.055 |
0.116 |
1.130 |
|
0.071 |
1.060 |
0.118 |
1.135 |
|
0.076 |
1.065 |
0.120 |
1.140 |
|
0.079 |
1.070 |
0.123 |
1.145 |
|
0.083 |
1.075 |
0.125 |
1.150 |
附錄C
（提示的附錄）
使用者對硬度計誤差的檢查
C1 檢查硬度計準確度的方法是用相應的標準維氏硬度塊對某一硬度標尺做常規檢驗，并記錄檢驗結果。
C2 用符合GB/T 4340.3《金屬維氏硬度試驗 第3部分：標準硬度塊的標定》的標準硬度塊按第7章規定的試驗方法對硬度計的準確度進行檢驗。
C3 維氏硬度計應處于正常的工作狀態，壓頭應是正在使用的。
C4 進行硬度試驗之前，應使用在D5中選出的標準硬度塊上的標準壓痕校驗測量裝置，裝置的照明系統應在視場中產生均勻的光線，并在硬度塊的壓痕與周圍表面之間具有明顯的對比度。測量裝置應滿足GB/T 4340.2對誤差的要求。
標準塊上的標準壓痕是經過檢定所選擇的壓痕，并作為間接校驗測量裝置的永久標記。
C5 提供的每個標準硬度塊應與試驗機使用的維氏硬度標尺相同，硬度值相近。對于每個檢驗條件，應在標準硬度塊上進行一次硬度檢驗，如有必要，應進行第二次檢驗，記錄兩次試驗結果。應在一定間隔進行檢驗，例如使用中的硬度計每天進行一次。
C6 硬度計的準確度應使用整個檢驗期間記錄的結果來評定。如果硬度計的重復性符合GB/T 4340.2的要求，則認為硬度計合格。
